제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 10.1" |
|---|---|---|---|
| 결의: | 1280년, WXGA 149PPI | 개요는 흐려집니다.: | 233.2 ((H) × 152.9 ((V) × 10.4 ((D) mm |
| 광력: | 400 cd/m2 (Typ.) | 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) |
| 환경: | Operating Temperature: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temperature: -30 ~ |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|

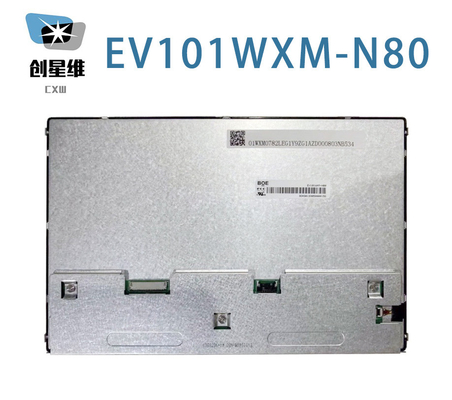

| EV101WXM-N80 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 화면 크기: | 10.1 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1280 (RGB) × 800, WXGA | RGB 수직 스트립 | 00.0565×0.1695mm | 0.1695×0.1695 mm [149PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 216.96×135.6mm | 219.4×138.0mm | 233.2×152.9mm | 6.7/10.4 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:10 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 505g (형) | - | - | ||
| 구멍과 브래킷: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M2) | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 400 cd/m2 (형) | ADS, 보통 검은색, 전파 | 9001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 85/85/85/85 (형) (CR≥10) | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.2M (6비트 + FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 48% | 68% | 51% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.54/1.67 (형/최대) (점 9) | ||
| 송수신성: | 50.4% (형) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 30K (분) | - | - | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 12±0.5V | 220/280mA (형/최대) | 2.6W (형) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 1개 | 6개의 핀 | |||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 250/330mA (형/최대) | 0.8/1.1W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 8-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| HRS | DF19G-20P-1H ((56) | 1개 | 20개의 핀 | 10.0mm | ||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 216.96 ((W) × 135.6 ((H) mm, 윤곽 크기는 233.2 ((W) × 152.9 ((H) × 10.4 ((D) mm, 시청 면적 크기는 219 mm입니다.4 ((W) × 138.0(H) mm, 순중량 505g (형). ADS, 일반적으로 검은색, 전송 LCM 제품으로서, EV101WXM-N80는 400 cd/m2 디스플레이 밝기 900:1 전송 대비 비율, 85/85/85/85 (형.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 응답 시간은 30 (Typ.) ((Tr+Td) ms. 회색 스칼라 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + FRC 회색 스칼라 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..2M 색상, 또한 색상 스펙트럼의 48% (NTSC) 의 성능과 함께. 이 제품은 WLED를 배경 조명 시스템으로 채택하여 엣지 라이트 유형으로 배치되었으며 30K 시간의 작동 수명을 가지고 있습니다.외부 백라이트 드라이버가 추가로 필요합니다.. EV101WXM-N80는 신호 입력 시스템으로서 LVDS (1 ch, 8-bit) 를 사용하며, 3.3V (Type.) 의 전원 공급 전압과 20 핀 커넥터로 연결됩니다.
