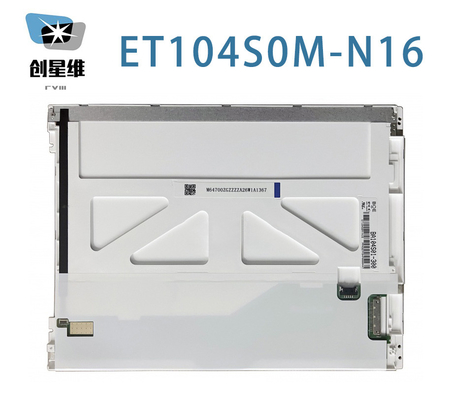

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 10.4" |
|---|---|---|---|
| 결의: | 800(RGB)×600, ＳＶＧＡ 96PPI | 개요는 흐려집니다.: | 236 ((W) × 176.9 ((H) × 5.9 ((D) mm |
| 광력: | 350 cd/m2 (Typ.) | 시야 각도: | 80/80/65/75 (형) (CR≥10) |
| 환경: | Operating Temperature: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temperature: -30 ~ |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 화면 크기: | 10.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 00.088×0.264mm | 0.264×0.264mm [96PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 211.2×158.4mm | 215.0×162.0mm | 236×176.9mm | 50.6±0.3mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 300g (최다) | - | 반등 (Haze 25%) | ||
| 구멍과 브래킷: | 표면 장착 구멍 (4-Φ2.5, 2-R1.25) 좌측, 우측 베일 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 350 cd/m2 (형식) | TN, 보통 흰색, 전파 | 8001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 12시 | 80/80/65/75 (형) (CR≥10) | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 8381K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.285Y:0.320 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 54% | 76% | 57% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.43 (형/최대) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (올바위) | 30K (분) | 6S4P | 배열 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 19.8V (형) | 110mA (형) | 1.92/1.98W (형/최대) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| STM | MSB24038P5 | 1개 | 5개의 핀 | 1.25mm | ||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 12.0±1.2V | - | 2.42/2.84W (형/최대) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 180/230mA (형/최대) | 0.59/0.76W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 6/8-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| STM | MSB24013P20 | 1개 | 20개의 핀 | 10.0mm | ||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 영역이 211.2 ((W) × 158.4 ((H) mm, 윤곽 크기가 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, 시청 영역 크기가 215입니다.0 ((W) ×162.0(H) mm, 안티 글래스 (Haze 25%), 순중량 300g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로, ET104S0M-N16는 350 cd/m2 디스플레이 밝기 800를 제공할 수 있습니다:1 송출 콘트라스트 비율, 80/80/65/75 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간은 30 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 55%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 6S4P WLED를 채택했습니다. 그것은 엣지 라이트 유형 (올바위) 로 배치 된 백라이트 시스템으로 30K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. ET104S0M-N16는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 3.3V의 전원 공급 전압으로 연결됩니다.
