제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 12.1" |
|---|---|---|---|
| 결의: | 800(RGB)×600, ＳＶＧＡ 82PPI | 개요는 흐려집니다.: | 279(W)×209(H)×9.6(D)mm |
| 광력: | 400 cd/m2 (Typ.) | 시야 각도: | 80/80/65/75 (형) (CR≥10) |
| 환경: | Operating Temperature: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temperature: -30 ~ |

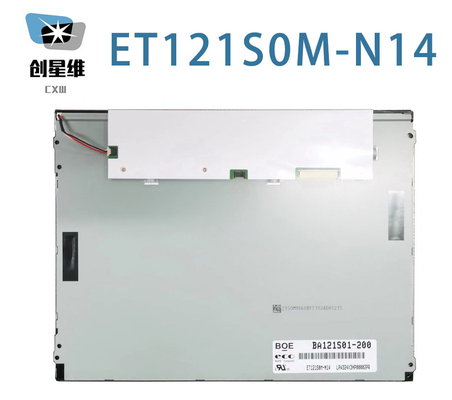

| 기본 정보: | 브랜드 | 모델 | ET121S0M-N14 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 |
|
|
| 화면 크기 | 12.1 | 별명 | BA121S01-200 | |
| 환경: | 저장 온도 | -30 ~ 80 °C | 운영 임시 | -20 ~ 70 °C |
| RoHS | 진동 | 1.5G (14.7m/s2) |
| 픽셀 특징: | 결의 | 800 ((RGB) × 600, SVGA | 점 피치 (Dot Pitch) | 0.1025×0.3075 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.3075×0.3075 (H×V) [82PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 246 ((H) × 184.5 ((V) | 베젤 면적 ((mm) | 249.05 ((H) × 188.30 ((V) |
| 윤곽 Dim. ((mm) | 279 ((H) × 209 ((V) | 깊이 ((mm) | 5.73/9.6 (형/최대) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 43 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 좌측, 우측 베젤의 얼굴 장착 구멍 (6-Φ3.4) | |||
| 다른 스펙: | 무게 | 630g (최다) | 치료 | 반등 (Haze 25%) |
| 기본 정보: | 밝기 (cd/m2) | 400 (형) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/65/75 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 12시 | 응답 (ms) | 30 (형) ((Tr+Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K/16.7M (6비트 / 6비트 + Hi-FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.33 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 57% | sRGB | 80%의 적용 |
| 어도비 RGB | 59% | DCI-P3 | 59% | |
| 레크2020 | 42%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 90.6/122.4/153.4mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.299/0.403/0.506W (분/형/최대) | |||||
| 신호 타입: | LVDS (1 ch, 6/8-bit) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| STM | MSB24013P20HA | 1개 | 20개의 핀 | 10.0mm | ||
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | - | 수명 | 30K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| STM | MSB24038P5 | 1개 | 5개의 핀 | 1.25mm | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 12.0±0.5V | 현재 공급 | 352.4/367/383mA (분/형/최대) | ||
| 소비량 | 4.4/4.8W (형/최대) | |||||
그 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역, 279 ((W) × 209 ((H) × 9.6 ((D) mm의 윤곽 크기, 249.05 ((W) × 188의 시청 영역 크기를 갖추고 있습니다.30 ((H) mm, 안티 글레이 (Haze 25%) 의 표면 처리, 순량 무게 630g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로, ET121S0M-N14는 400 cd/m2 800 디스플레이 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 80/80/65/75 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간은 30 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 55%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 30K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. ET121S0M-N14는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 3.3V의 전원 공급 전압 (형) 을 사용합니다.
