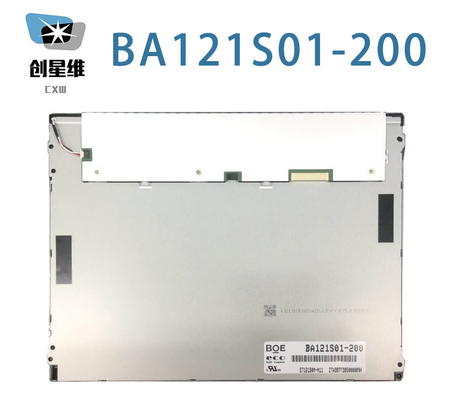

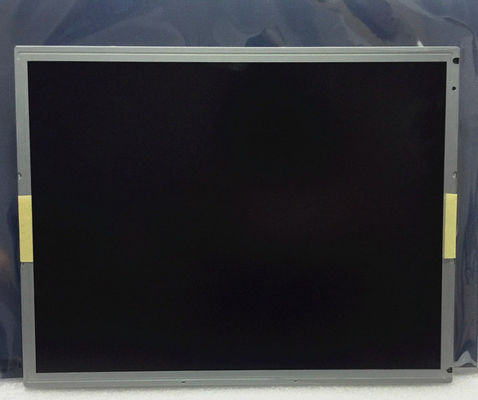

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 12.1" |
|---|---|---|---|
| 결의: | 800(RGB)×600, ＳＶＧＡ 82PPI | 개요(MM): | 279(W)×209(H)×9.3(D) |
| 광력: | 400 (Typ.)(cd/m2) | 시야 각도: | 80/80/65/75 (형) (CR≥10) |
| Max. 최대. Ratings 평가: | 저장 온도: -30 ~ 80 °C 작동 온도: -20 ~ 70 °C |
| 기본 정보: | 브랜드 | 모델 1 호환성 | 종류 | 모델 위명 |
|---|---|---|---|---|
| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 패널 크기: | 120.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 246×184.5mm | 249.05×188.30mm | 279×209mm | 5.73/9.3 (형/최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 좌측, 우측 베젤의 얼굴 장착 구멍 (6-Φ3.4) | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 500g (최다) | 반등 (Haze 25%) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 400 cd/m2 (형) | TN, 보통 흰색, 전파 | 8001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 80/80/65/75 (형) (CR≥10) | 12시 | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 55% | 77% | 57% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.25/1.33 (형/최대) (점 9) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| - | 3.3V (형) | 0.4/0.45W (형/최대) | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
 |
커넥터 | LVDS (1 ch, 6/8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| STM | MSB240420HEA | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C8B-080B | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 30K (분) | - | |
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 커넥터 | LED 드라이버 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| STM | MSB24038P5 | 1개 | 1.25mm | 5개의 핀 | ||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| - | 12.0±0.5V | |||||
그 픽셀은 RGB 수직 스트라이프에 배치되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역, 279 ((W) × 209 ((H) × 9.3 ((D) mm의 윤곽 크기, 249.05 ((W) × 188의 시청 영역 크기를 갖추고 있습니다.30 ((H) mm, 안티 글래스 (Haze 25%), 500g의 순중량 (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로, BA121S01-200는 400 cd/m2 800 화면 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 80/80/65/75 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간은 30 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 55%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 30K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. BA121S01-200는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하며, 20 핀 연결 장치로 3.3V의 전원 공급 전압으로 연결됩니다.
