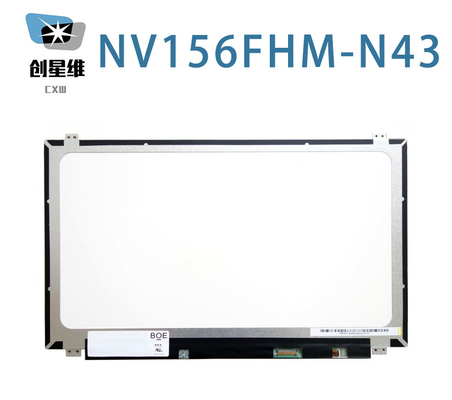

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 15.6" |
|---|---|---|---|
| 결의: | 1920년, 고정 헤드 디스크 141PPI | 외곽 라인 사이즈: | 359.5(W)×223.8(H)×3.2(D)mm |
| 밝기: | 300 cd/m2 (Typ.) | 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) |
| 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 기본 정보: | 제조업자 | 패널 모델 6 호환성 | 패널 타입 | 별명 |
|---|---|---|---|---|
| NV156FHM-N43 | a-Si TFT-LCD, LCM | 부산광역시 광역지방자치단체 | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 300 (형) | 85/85/85/85 (형) (CR≥10) | 30 (형) ((Tr+Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 대칭성 | ADS, 보통 검은색, 전파 | 800: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 72% | 94% | 73% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 74% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.25/1.54 (최다) | ||
| 패널 크기: | 15.6" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1920 ((RGB) × 1080 [FHD] | RGB 수직 스트립 | 0.17925×0.17925 [141PPI] | 00.05975×0.17925 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:9 (H:V) | 얇은 (PCBA 평면, T≤3.2mm) | |
| 장착: | 위, 아래 슬러그에 얼굴 장착 구멍 (8 pcs) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 380g (최다) | - | 반등 | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 9S6P | 6개의 문자열 | 15K (분) | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 27.0V (최대) | 22.5mA (형) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | LED 드라이버 | 신호 인터페이스에 포함 | ||||
| 운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | - | 4.0/4.2W (Type.Max.) | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 303/530mA (형/최대) | 10.0/1.75W (형/최대) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| eDP (2번 노선), eDP13, HBR1 (2.7G/레인) | 커넥터 | |||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| STM | MSAK24025P30 | 0.5mm | 30개의 핀 | 1개 | EDP-30P2L-020Q | |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.16 ((W) × 193.59 ((H) mm의 활성 영역, 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 380g의 순량 무게 (최대), 모양 스타일의 슬림 (PCBA 평면, T≤3.2mm). ADS, 일반적으로 검은색, 전송 LCM 제품으로, NV156FHM-N43는 300 cd / m2 디스플레이 밝기를 제공 할 수 있습니다 800:1 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 30 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼의 성능은 72% (NTSC) 이다.이 제품은 9S6P WLED를 채택했습니다. 그것은 엣지 라이트 타입 (아래쪽) 으로 배치 된 백라이트 시스템으로 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NV156FHM-N43는 eDP (2 레인) 을 사용 합니다. 이는 신호 입력 시스템으로서, 3.3V (typ.) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
