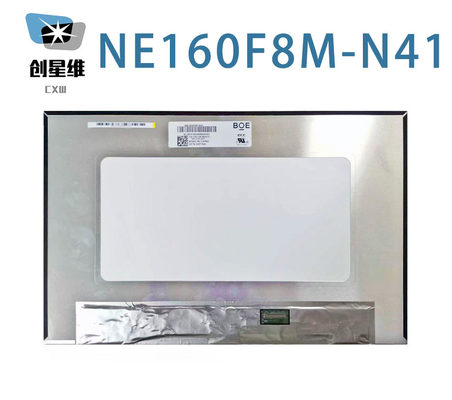

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 16.0" |
|---|---|---|---|
| 결의: | 3072(RGB)×1920 226PPI | 광력: | 300 cd/m2 |
| 시야 각도: | 89/89/89/89 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| NE160F8M-N41 | 산화물 TFT-LCD, LCM | BOE095D | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 300 (형) | 89/89/89/89 (형) | 30 (형) ((Tr+Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 대칭성 | AHVA, 보통 검은색, 전파 | 1500: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 1.07B (8비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 74% | 100% | 78% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.25/1.54 (최다) | ||
| 패널 크기: | 16.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 3072 ((RGB) × 1920 | RGB 수직 스트립 | 0.1122×0.1122 [226PPI] | 00.0374 × 0.1122 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 344.678 ((H) × 215.424 ((V) | - | 349.68 ((H) × 226.12 ((V) | 2.85/5.2 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:10 (H:V) | 얇은 (PCBA 굽은, T≤3.0mm) | |
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 380g (최다) | - | 반등 (Haze 25%), 단단한 코팅 (2H) | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 11S6P | 6개의 문자열 | 15K (분) | - | |
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | LED 드라이버 | 신호 인터페이스에 포함 | ||||
| 운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | 208mA (형) | 2.5W (최다) | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 236/349mA (형/최대) | 0.78/1.3W (형/최대) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| eDP (4번 차선), eDP1.4a, HBR2 (5.4G/차선) | 커넥터 | |||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| I-PEX | 20682-040E | 0.4mm | 40개의 핀 | 1개 | ||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.678 ((W) × 215.424 ((H) mm의 활성 영역, 349.68 ((W) × 226.12 ((H) × 5.2 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티 글래스 (Haze 25%) 로 표면 처리, 하드 코팅 (2H), 순중량 380g (최대), 모양 스타일 슬림 (PCBA Bent, T≤3.0mm).NE160F8M-N41는 300 cd/m2 표시 밝기를 15001 송출성 대조 비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 30 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 1.07B 색상 패러다임을 제시하고, 또한 색상 스펙트럼의 성능 100% (sRGB).이 제품은 11S6P WLED를 채택하여 뒷 조명 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NE160F8M-N41 eDP를 사용 합니다 (4 레인) 그것은 신호 입력 시스템으로, 40 핀에 의해 연결되는 3.3V의 전원 공급 전압과 연결기 (형)
