제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 14.0" |
|---|---|---|---|
| 결의: | 1920 ((RGB) × 1200, WUXGA 161PPI | 시야 각도: | 85/85/85/85 (Typ.) |
| 활동 영역: | 301.594 ((W) × 188.496 ((H) mm | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 전원 공급: | 3.3V (Typ.) |

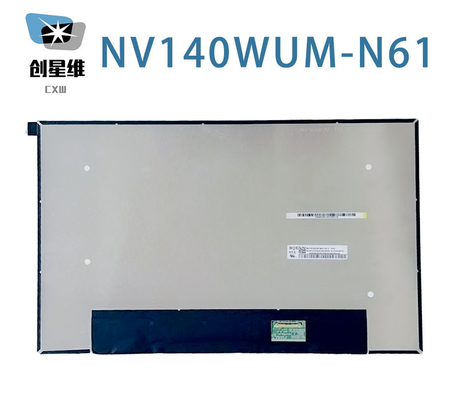

| 기본 정보: | 브랜드 | 모델 | NV140WUM-N61 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 | ||
| 화면 크기 | 14.0" | 별명 | - | |
| 환경: | 저장 온도 | -20 ~ 60 °C | 운영 임시 | 0 ~ 50 °C |
| RoHS | 진동 | 1.5G (14.7m/s2) |
| 픽셀 특징: | 결의 | 1920 (RGB) × 1200, WUXGA | 점 피치 (Dot Pitch) | 0.05236 × 0.15708 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.15708×0.15708 (H×V) [161PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 301.594 ((H) × 188.496 ((V) | 베젤 면적 ((mm) | - |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | 얇은 (PCBA 평면, T≤3.2mm) |
| 측면 비율 | 16:10 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | - | 치료 | 하드 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | - | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 85/85/85/85 (형) (CR≥10) | 표시 모드 | HADS, 보통 검은색, 전파 | |
| 가장 좋은 전망 | 대칭성 | 응답 (ms) | 25 (형) ((Tr+Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 16.2M (6비트 + FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.67 (최다) | |
| 1931년 색상 범위: | NTSC 비율 | 46% | sRGB | 63%의 적용 |
| 어도비 RGB | 48%의 적용 | DCI-P3 | 48%의 적용 | |
| 레크2020 | 34%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | - | ||
|---|---|---|---|---|---|---|
| 신호 타입: | eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| STM | MSAK24025P30 | 1개 | 30개의 핀 | 0.5mm | ||
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | - | 수명 | 15K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 5.0/12.0/21.0V (분/형/최대) | ||||
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 301.594 ((W) × 188.496 ((H) mm의 활성 영역을 갖추고 있으며, 하드 코팅 (3H) 의 표면 치료가 있습니다.슬림 (PCBA 플래트) 의 모양, T≤3.2mm). HADS, 일반적으로 검은색, 전송 LCM 제품으로, NV140WUM-N61는 800: 1 전송 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L / R / U / D) 관점,가장 좋은 시야 방향은 대칭입니다., 응답시간은 25 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6비트 + FRC 회색 스케일 신호로 결정되며, 따라서 16.2M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼 45% (NTSC)이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 LED 드라이버와 함께 15K 시간의 작업 수명을 가지고 있습니다.NV140WUM-N61는 신호 입력 시스템으로 eDP (2 레인) 를 사용합니다., 30 핀에 의해 연결되는 3.3V의 전원 공급 전압과 연결기 (형)
