제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 14.0" |
|---|---|---|---|
| 결의: | 1920년, 고정 헤드 디스크 157PPI | 밝기: | 250 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |

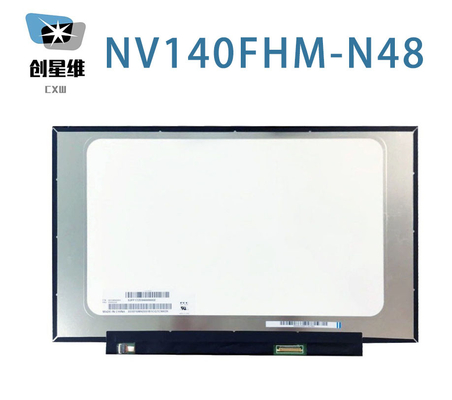

| 기본 정보: | 브랜드 | 모델 | NV140FHM-N48 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 | ||
| 화면 크기 | 14.0" | 별명 | BOE06F2 | |
| 환경: | 저장 온도 | -20 ~ 60 °C | 운영 임시 | 0 ~ 50 °C |
| 픽셀 특징: | 결의 | 1920 (RGB) × 1080, FHD | 점 피치 (Dot Pitch) | 0.0537×0.1611 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.1611×0.1611 (H×V) [157PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 309.31 ((H) × 173.99 ((V) | 베젤 면적 ((mm) | - |
| 윤곽 Dim. ((mm) | 315.9 ((H) × 197.57 ((V) | 깊이 ((mm) | 2.8/3.0 (형/최대) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | 얇은 (PCBA 평면, T≤3.2mm) |
| 측면 비율 | 16:9 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | 280g (최다) | 치료 | |
| 기본 정보: | 밝기 (cd/m2) | 250 (형) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 85/85/85/85 (형) | 표시 모드 | HADS, 보통 검은색, 전파 | |
| 가장 좋은 전망 | 대칭성 | 응답 (ms) | 30 (형) ((Tr+Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.67 (형) | |
| 1931년 색상 범위: | NTSC 비율 | 45% | sRGB | 63%의 적용 |
| 어도비 RGB | 48%의 적용 | DCI-P3 | 47%의 적용 | |
| 레크2020 | 34%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 213mA (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.7/1.5W (형/최대) | |||||
| 신호 타입: | eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| STM | MSAK24025P30 | 1개 | 30개의 핀 | 0.5mm | EDP-30P2L-020T | |
| 백라이트 특징: | 형태 | 4줄 | 종류 | WLED | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 9S4P | 수명 | 15K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 6.0/12.0/21.0V (분/형/최대) | 현재 공급 | - | ||
| 소비량 | 2.37W (형) | |||||
WLED 조명 시스템, LED 드라이버, 터치 스크린 없이 탑재된 제품입니다. 2017년 6월 11일에 출시된 Rev.P0 버전의 데이터 시트를 기반으로 합니다.NV140FHM-N48는 16의 비율로 1920 (RGB) × 1080 (FHD) 디스플레이를 지원합니다.:9 (W:H), 그 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 309.31 ((W) × 173.99 ((H) mm의 활성 면적, 315.9 ((W) × 197.57 ((H) × 3 ((D) mm의 윤곽 크기를 갖추고 있습니다.순량 280g (최다).), Slim의 모양 스타일 (PCBA 평면, T≤3.2mm). HADS, 일반적으로 검은색, 전송 LCM 제품으로, NV140FHM-N48는 250 cd/m2 디스플레이 밝기 800: 1 전송 대비 비율을 제공할 수 있습니다.85/85/85/85 (형).) (CR≥10) (L/R/U/D) 보는 각, 시메트리에서 가장 좋은 시야 방향, 응답 시간은 30 (Typ.) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다., 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 9S4P WLED를 채택하여 뒷 조명 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NV140FHM-N48는 eDP를 사용 합니다 (2 레인) 그것은 신호 입력 시스템으로, 30 핀에 의해 연결 된 3.3V의 전원 공급 전압 (형)
