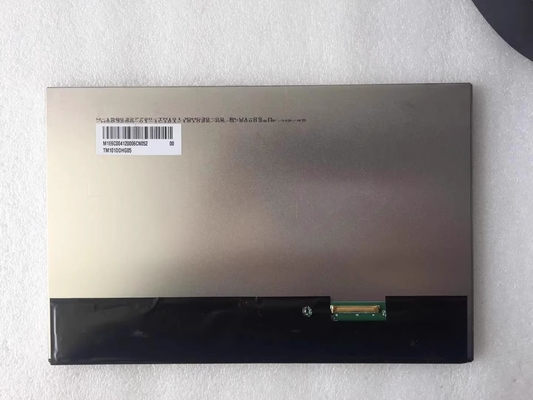

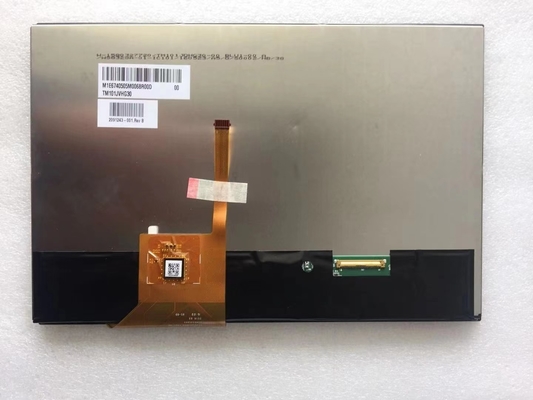

제품 상세 정보:
|
| 브랜드: | 천마 | 대각선 사이즈: | 10.1" |
|---|---|---|---|
| 결의: | 1280년, WXGA 149PPI | 밝기: | 1000년 cd/m2 (Typ.) |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < |
| 기본 정보: | 브랜드 | 모델 | 종류 | 모델 위명 |
|---|---|---|---|---|
| TM101JDHG32 | a-Si TFT-LCD, LCM | - | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 패널 크기: | 100.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 1280 (RGB) × 800, WXGA | RGB 수직 스트립 | 00.0565×0.1695mm | 0.1695×0.1695 mm [149PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 216.96×135.6mm | 219.96×138.6mm | 229.8×149mm | 6.2/9.61 (형/최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:10 (W: H) | 풍경 유형 | ||
| 고정: | 아니 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 289g (형) | 단단한 코팅 | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 1000 cd/m2 (형) | SFT, 보통 검은색, 송신 | 7001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 85/85/85/85 (형) (CR≥10) | 대칭성 | 25 (형) ((Tr+Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 7416K | 262K/16.7M (6비트 / 8비트) | X:0.299Y:0.320 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 52% | 72% | 54% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.25/1.33 (형/최대) (점 9) | ||
| 성능: | 3D 타입 | 외부 시력 | 반사성 |
| - | 햇빛으로 읽을 수 있다 | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 300mA (형) | 3.3V (형) | 990mW (형) | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| 커넥터 | LVDS (1 ch, 6/8-bit) | |||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JAE | FI-SE20P-HFE | 1개 | 1.25mm | 20개의 핀 | ||
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 배열 | 6S5P | 50K (형) | - | |
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 커넥터 | LED 드라이버 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JAE | FI-S6P-HFE | 1개 | 1.25mm | 6개의 핀 | ||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 550mA (형) | 12.0±0.5V | 6.6W (형) | ||||
화면은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 216.96 ((W) × 135.6 ((H) mm, 윤곽 크기는 229.8 ((W) × 149 ((H) × 9.61 ((D) mm, 시청 면적 크기는 219 mm입니다.96 ((W) × 138.6 ((H) mm, 하드 코팅의 표면 처리, 289g의 순량 무게 (형). SFT, 일반적으로 검은색, 전송 LCM 제품으로, TM101JDHG32는 1000 cd/m2 디스플레이 밝기를 제공 할 수 있습니다.1 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 25 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 8 비트 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 6S5P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 50K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. TM101JDHG32는 신호 입력 시스템으로 LVDS (1 ch, 6/8-bit) 를 사용하며, 3.3V (Type.) 의 전원 공급 전압과 20 핀 커넥터로 연결됩니다.
