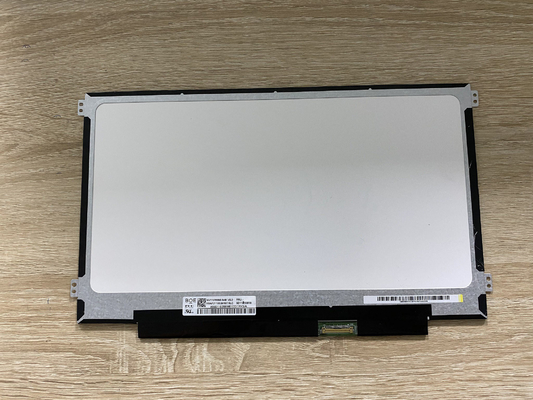

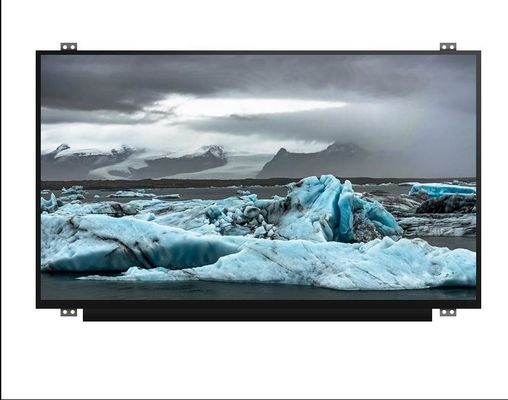

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 11.6" |
|---|---|---|---|
| 결의: | 1366년, WXGA 135PPI | 광력: | 250 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| NV116WHM-N45 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 화면 크기: | 11.6" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1366 ((RGB) × 768, WXGA | RGB 수직 스트립 | 00.0625×0.1875mm | 0.1875×0.1875 mm [135PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 256.125×144mm | - | 278×168mm | 2.8/3.0 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:9 | 풍경 유형 | 얇은 (PCBA 평면, T≤3.2mm) | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 200g (최다) | - | - | ||
| 구멍과 브래킷: | 얼굴 장착 구멍 (8 pcs) 왼쪽, 오른쪽 슬러그 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 250 cd/m2 (형) | ADS, 보통 검은색, 전파 | 8001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 85/85/85/85 (형) | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 53% | 71% | 55% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.67 (최다) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 15K (분) | 8S3P | 3줄 | - | |
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 신호 인터페이스에 포함 | - | ||||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | - | 1.8W (최다) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 273mA (형) | 0.6/1.0W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| eDP (1 차선), eDP12, HBR1 (2.7G/레인) | 커넥터 | |||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| STM | MSAK24025P30 | 1개 | 30개의 핀 | 0.5mm | EDP-30P1L-030L | |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 256.125 ((W) × 144 ((H) mm의 활성 면적, 278 ((W) × 168 ((H) × 3 ((D) mm의 윤곽 크기, 200g의 순량 (최대),슬림 (PCBA 플래트) 의 모양ADS, 일반적으로 검은색, 전송 LCM 제품으로, NV116WHM-N45는 250 cd/m2 디스플레이 밝기 800: 1 전송 콘트라스트 비율, 85/85/85/85 (Type.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 반응 시간은 30 (Typ.) ((Tr+Td) ms. 회색 스칼라 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스칼라 신호로 결정됩니다.따라서 262K 색상 패러다임을 제시합니다, 또한 색상 범위의 성능 50% (NTSC). 이 제품은 에드지 라이트 타입 (아래쪽) 으로 배치 된 백라이트 시스템으로 8S3P WLED를 채택하고 15K 시간의 작업 수명을 가지고 있습니다.,LED 드라이버와 함께 NV116WHM-N45는 eDP (1 Lane) 를 신호 입력 시스템으로 사용하고, 3.3V (Type.) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
