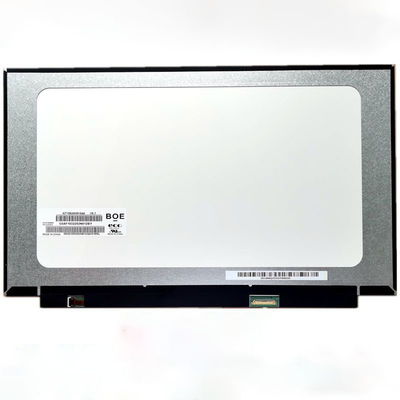

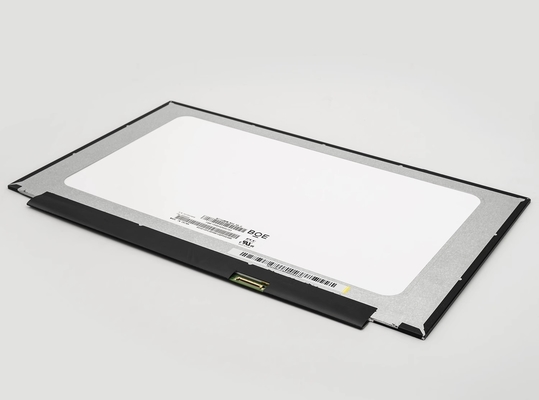

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 15.6" |
|---|---|---|---|
| 결의: | 1366년, WXGA 100PPI | 광력: | 220 Cd/m2 |
| 시야 각도: | 45/45/20/40 (Typ.)(CR≥10) | Max. 최대. Ratings 평가: | 보관 온도: -20 ~ 60 °C 작동 온도: 0 ~ 50 °C |
| 기본 정보: | 브랜드 이름 | 모델 이름 6 호환성 | 종류 | 모델 위명 |
|---|---|---|---|---|

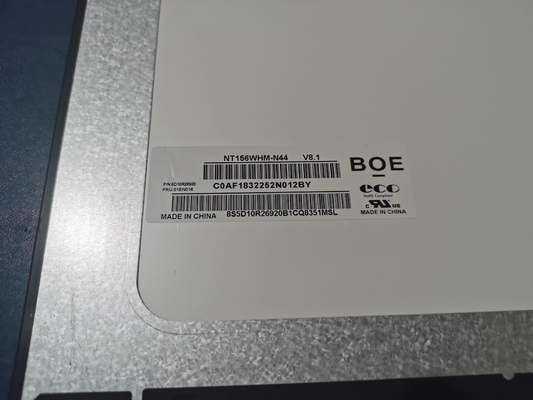

| NT156WHM-N44 | a-Si TFT-LCD, LCM | BOE076E | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 화면 크기: | 15.6" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1366 ((RGB) × 768, WXGA | RGB 수직 스트립 | 00.084×0.252mm | 0.252×0.252mm [100PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 344.232×193.536mm | - | 350.96×216.75mm | 3.05/3.2 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:9 | 풍경 유형 | 얇은 (PCBA 평면, T≤3.2mm) | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 360g (최다) | - | 반등, 단단한 코팅 (3H) | ||
| 구멍과 브래킷: |
아니
|
|||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 220 cd/m2 (형식) | TN, 보통 흰색, 전파 | 4001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 45/45/20/40 (형) ((CR≥10) | 12 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 262K (6비트) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 48% | 67% | 50% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.54 (최다) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 15K (분) | 9S4P | 4줄 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 27.0V (최대) | 17.3mA (형) | |||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 신호 인터페이스에 포함 | - | ||||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | - | 2.52W (최대) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 233/339mA (형/최대) | 0.77/1.12W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||

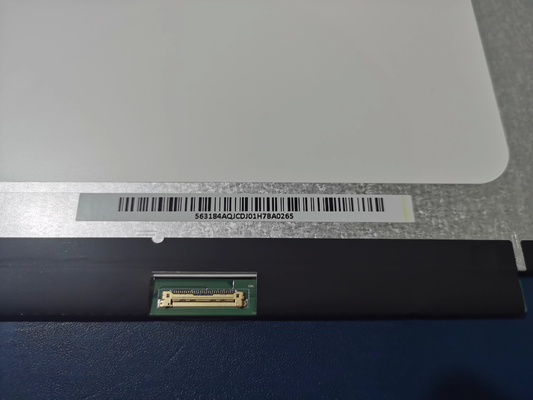

| eDP (1 차선), eDP12, HBR1 (2.7G/레인) | 커넥터 | |||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| STM | MSAK24025P30 | 1개 | 30개의 핀 | 0.5mm | EDP-30P1L-030A | |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.232 ((W) × 193.536 ((H) mm의 활성 면적, 350.96 ((W) × 216.75 ((H) × 3.2 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순중량 360g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm). TN, 일반적으로 흰색, 전송 LCM 제품으로, NT156WHM-N44 220 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 400:1 송출 콘트라스트 비율, 45/45/20/40 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답시간 12 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다., 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 9S4P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NT156WHM-N44는 eDP (1 Lane) 를 신호 입력 시스템으로 사용하며, 3.3V (형) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
