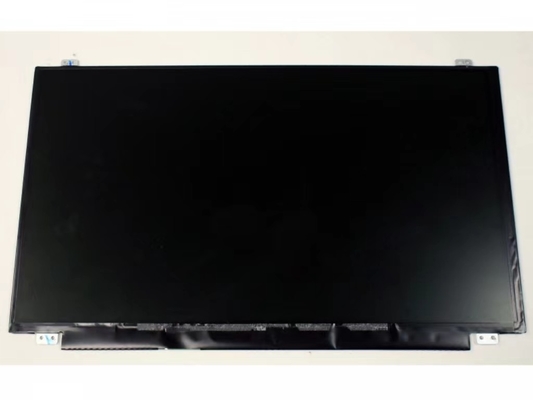

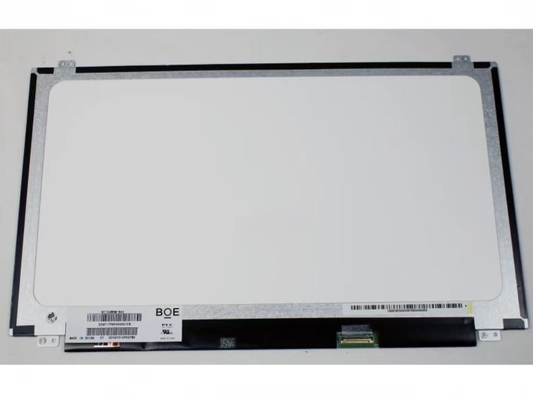

제품 상세 정보:
|
브랜드: | BOE | 대각선 사이즈: | 15.6" |
---|---|---|---|
결의: | 1366년, WXGA 100PPI | 광력: | 220 Cd/m2 |
시야 각도: | 45/45/20/40 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
기본 정보: | 패널 브랜드 | 패널 모델 | NT156WHM-N42 14 호환성 | |
---|---|---|---|---|
대각선 크기 | 15.6" | 적용 |
|
|
패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | - | |
신뢰성: | 운영 임시 | 0 ~ 50 °C | 저장 온도 | -20 ~ 60 °C |
RoHS 국가 | 진동 등급 | 1.5G (14.7m/s2) |
픽셀 특징: | 픽셀 형식 | 1366 ((RGB) × 768 [WXGA] | 도트 피치 | 00.084×0.252mm (H×V) |
---|---|---|---|---|
구성 | RGB 수직 스트립 | 픽셀 피치 | 0.252×0.252 mm (H×V) [100PPI] | |
기계적 크기: | 표시 영역 | 344.232×193.536mm (H×V) | 베젤 지역 | - |
윤곽 Dim. | 359.5×223.8mm (H×V) | 윤곽 깊이 | 3.05/3.2 (형/최대) mm | |
윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
측면 비율 | 16:9 (H:V) | 형태 스타일 | 얇은 (PCBA 평면, T≤3.2mm) | |
구멍과 브래킷: | 위, 아래 슬러그에 얼굴 장착 구멍 (8 pcs) | |||
다른 특징: | 무게 | 370g (최다) | 표면 | 반등 (Haze 25%), 단단한 코팅 (3H) |
기본 정보: | 밝기 | 220 cd/m2 (타입) | 콘트라스트 비율 | 5001 (형) (전달) |
---|---|---|---|---|
관점 | 45/45/20/40 (형) ((CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
관측 방향 | 6시 | 반응 시간 | 12 (형) (Tr+Td) (ms) | |
색상 성능: | 염색성 | Wx:0.313와이:0.329 | 색상 번호 | 262K (6비트) |
색 온도 | 6485K | 흰색의 균일성 | 1.25/1.54 (최다) | |
1931년 색상 범위: | NTSC 비율 | 47% | sRGB | 67% 적용 |
어도비 RGB | 49% | DCI-P3 | 49% | |
레크2020 | 35%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
백라이트 특징: | 램프 모양 | 4줄 | 램프 종류 | WLED | 수명 | 15K (분) (시간) |
---|---|---|---|---|---|---|
대체 | - | 금액 | 9S4P | 위치 | 가장자리 빛 타입 | |
인터페이스 특징: | 종류 | 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | LED 드라이버 |
운전자 전기: | 전압 입력 | 5.0/12.0/21.0V (분/형/최대) | 현재 입력 | - | ||
소비량 | 2.6W (최대) |
신호 시스템: | eDP (1 차선), eDP12, RBR (1.62G/레인) | 논리 전압 | - | |||
---|---|---|---|---|---|---|
전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | - | ||
소비량 | 1.02/1.2W (형/최대) | |||||
인터페이스 특징: | 종류 | 커넥터 | 위치 | |||
커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
UJU | IS050-L30B-C10 | 0.5mm | 30개의 핀 | 1개 | EDP-30P1L-030A |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.232 ((W) × 193.536 ((H) mm의 활성 면적, 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티 글래스 (Haze 25%) 로 표면 처리, 하드 코팅 (3H), 순중량 370g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm). TN, 일반적으로 흰색, 전송 LCM 제품으로, NT156WHM-N42 220 cd/m2 디스플레이 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 45/45/20/40 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답시간 12 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 9S4P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NT156WHM-N42는 eDP (1 Lane) 를 신호 입력 시스템으로 사용하며, 3.3V (typ.) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
