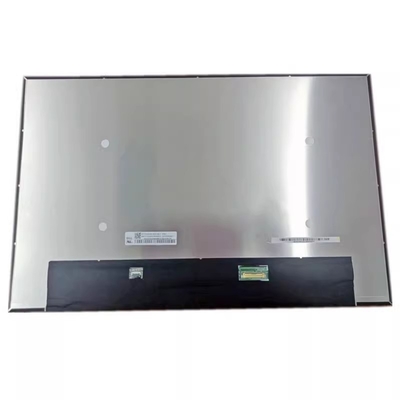

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 16.0" |
|---|---|---|---|
| 결의: | 1920 ((RGB) × 1200, WUXGA 141PPI | 광력: | 250 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | Max. 최대. Ratings 평가: | 보관 온도: -20 ~ 60 °C 작동 온도: 0 ~ 50 °C |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| NV160WUM-N41 | a-Si TFT-LCD, LCM | 부산화탄소 | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 화면 크기: | 16.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1920 (RGB) × 1200, WUXGA | RGB 수직 스트립 | 00.05984 × 0.17952mm | 0.17952×0.17952 mm [141PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 344.68×215.42mm | - | 349.68×225.32mm | 2.85/5.0 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:10 | 풍경 유형 | 얇은 (PCBA 굽은, T≤3.0mm) | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 400g (최다) | - | 반등, 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 아니 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 250 cd/m2 (형) | ADS, 보통 검은색, 전파 | 10001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 85/85/85/85 (형) (CR≥10) | 16 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.2M (6비트 + FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 46% | 63% | 48% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.54 (최다) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 15K (분) | 11S5P | 5줄 | - | |
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 신호 인터페이스에 포함 | - | ||||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | 263mA (최대) | 3.15W (최대) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 149/234mA (형/최대) | 0.49/0.7W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | 커넥터 | |||||

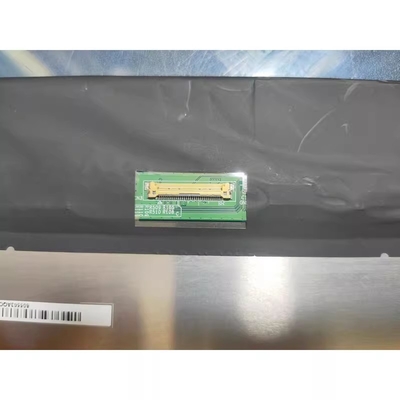

| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| I-PEX | 20696-030E-02 | 1개 | 30개의 핀 | 0.4mm | EDP-30P2L-020I | |
| 박스 종류 | PC/박스 | 상자 Qty | 패키지 LWH (mm) | G.W (kg) | 부피 (m3) | 언급 |
| 팩 | 21 | 1 | 522 × 392 × 294 | 11.00 | 0.0602 | |
| 팔레트 | 252 | 12 | 제1호 | 제1호 | 제1호 |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.68 ((W) × 215.42 ((H) mm의 활성 영역, 349.68 ((W) × 225.32 ((H) × 5 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순중량 400g (최대), 모양 스타일 슬림 (PCBA Bent, T≤3.0mm). ADS, 일반적으로 검은색, 전송 LCM 제품으로,NV160WUM-N42는 250 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 10001 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 16 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + FRC 회색 스케일 신호로 결정됩니다., 따라서 16.2M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 11S5P WLED를 채택하여 백라이트 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. NV160WUM-N41는 eDP를 사용 합니다 (2 레인) 그것은 신호 입력 시스템으로, 30 핀에 의해 연결 된 3.3V의 전원 공급 전압과 커넥터 (형)
