제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 12.1" |
|---|---|---|---|
| 결의: | 1024년, XGA 105PPI | 광력: | 600cd/m² |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | 작동 온도: -20 ~ 85 °C; 저장 온도: -30 ~ 85 °C |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| AV121X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 85 °C | -30 ~ 85 °C |
| 화면 크기: | 12.1 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1024 (RGB) × 768, XGA | RGB 수직 스트립 | 00.080×0.240mm | 0.240×0.240 mm [105PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 245.76×184.32mm | 248.76×187.32mm | 265.5×206.3mm | 8/13.5 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| TBD | - | - | ||
| 구멍과 브래킷: | 후면 장착 스텝 | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 600 cd/m2 (분) | ADS, 보통 검은색, 전파 | 10001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 85/85/85/85 (형) (CR≥10) | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6789K | 16.2M (6비트 + FRC) | X:0.311Y:0.310 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 69% | 92% | 71% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 71% | 51% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.33 (형/최대) (점 9) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 30K (분) | 8S6P | 6개의 문자열 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 24.0V (형) | 60mA (형) | 80.64±0.86W | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| IRISO | IMSA-9686S-10B-GF4N | 1개 | 10개의 핀 | 0.5mm | BLE-10PINS-AANCCCCCCN | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0V (형) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 8-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| IRISO | IMSA-9686S-30B-GF4N | 1개 | 30개의 핀 | 0.5mm | ||

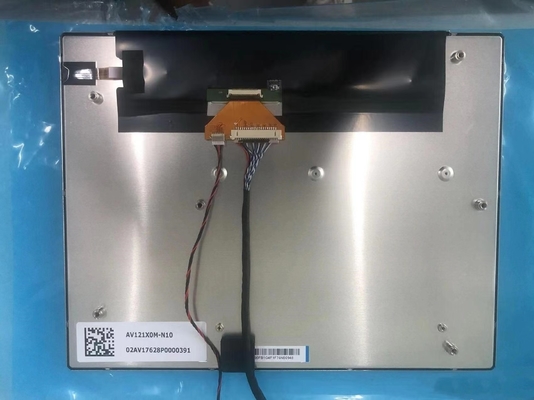

화소들은 RGB 수직 스트립으로 배열되어 있다. 기계적 세부 사항에 관해서는 245.76 ((W) × 184.32 ((H) mm의 활성 면적, 265.5 ((W) × 206.3 ((H) × 13.5 ((D) mm의 윤곽 크기, 248의 시청 면적 크기를 갖추고 있다.76 ((W) × 187.32(H) mm, TBD의 순중량. ADS, 일반적으로 검은색, 전송 LCM 제품으로서, AV121X0M-N10은 600 cd/m2 디스플레이 밝기를 1000:1 전송 대비 비율, 85/85/85/85 (형.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 응답 시간은 30 (Typ.) ((Tr+Td) ms. 회색 스칼라 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + FRC 회색 스칼라 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..2M 색상, 또한 색상 스펙트럼 70% (NTSC) 의 성능. 이 제품은 8S6P WLED를 채택하여 엣지 라이트 유형으로 배치되었으며 30K 시간 작업 수명을 가지고 있습니다.외부 백라이트 드라이버가 추가로 필요합니다.. AV121X0M-N10는 신호 입력 시스템으로 LVDS (1 ch, 8-bit) 를 사용하며, 3.3/11.5/17.0/-9.0V의 전원 공급 전압으로 30 핀 커넥터로 연결됩니다.
