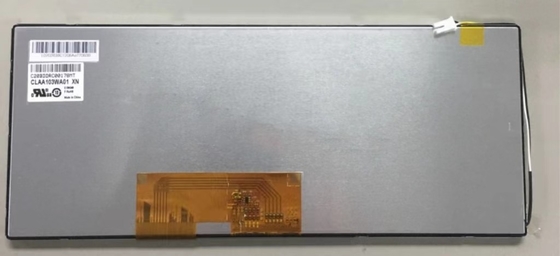

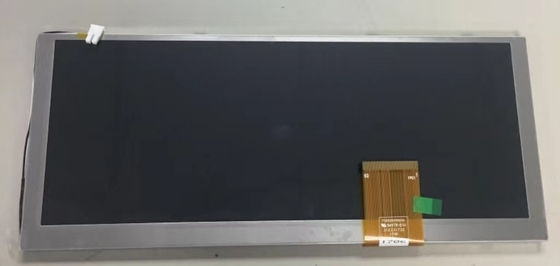

제품 상세 정보:
|
| 브랜드: | CPT | 대각선 사이즈: | 10.3" |
|---|---|---|---|
| 결의: | 1280년, DVGA 133PPI | 밝기: | 800cd/m² |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | 작동 온도: -20 ~ 70 °C; 저장 온도: -30 ~ 80 °C; 진동 수준: 2.9G (28.4 m/s2) |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28.4m/s2) |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 800 (형) | 85/85/85/85 (형) (CR≥10) | 25 (형) ((Tr+Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 대칭성 | HFFS, 보통 검은 색, 송신 | 1000: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 7488K | 262K/16.7M (6비트 / 8비트) | X:0.300Y:0.312 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 75% | 92% | 74% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.18/1.43 (형/최대) (점 9) | ||
| 성능: | 3D 기술 | 태양 광선 가시성 | 반사성 |
| - | 햇빛으로 읽을 수 있다 | ||
| 패널 크기: | 10.3 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1280 (RGB) × 480 [DVGA] | RGB 수직 스트립 | 0.1905×0.1905 [133PPI] | 00.0635×0.1905 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 243.84 (H) × 91.44 (V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0.3mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 83 (H:V) | ||
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 260g (형) | - | 반등 (Haze 25%) | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 9S3P | 배열 | 30K (분) | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 26.96±3.15V | 210mA (형) | 5.66W (형) | ||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JST | BHSR-02VS-1 | 3.5mm | 2개의 핀 | 1개 | BLE-2PINS-AC | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (형) (DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (형) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (형/최대) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 0.5mm | 60개의 핀 | 1개 | ||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 영역은 243.84 ((W) × 91.44 ((H) mm, 윤곽 크기는 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm, 시청 영역 크기는 246 mm입니다.84 ((W) × 94.44 ((H) mm, 안티 글래스 (Haze 25%), 순중량 260g의 표면 처리. HFFS, 일반적으로 블랙, 전송 LCM 제품으로, CLAA103WA01 XN 800 cd / m2 디스플레이 밝기를 제공 할 수 있습니다 1000:1 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 25 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 8 비트 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 70% (NTSC) 의 성능을 제공합니다.이 제품은 9S3P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 30K 시간의 작동 수명을 가지고 있습니다.CLAA103WA01 XN는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 60pin FPC로 3.3/13의 전원 공급 전압으로 연결됩니다.0/22.0/-6.0V (형) (DVDD/AVDD/VGH/VGL)
