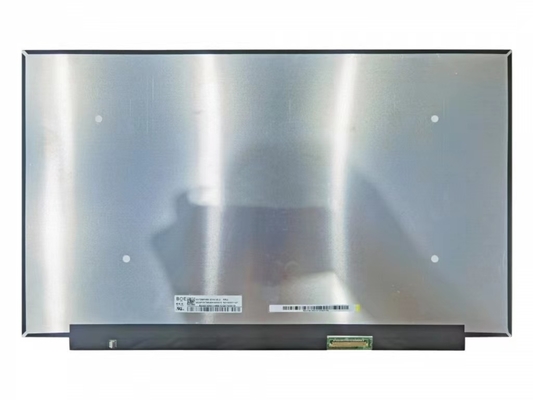

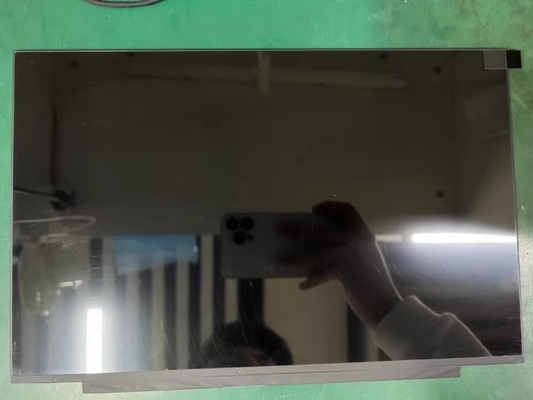

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 14.0" |
|---|---|---|---|
| 결의: | 2560(RGB)×1600, WQXGA 215PPI | 밝기: | 300 cd/m2 |
| 시야 각도: | 80/80/80/80 (Typ.)(CR≥10) | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 기본 정보: | 브랜드 | 모델 | NE140QDM-N6A | |
|---|---|---|---|---|
| 종류 | LCM 옥시드 TFT-LCD | 용도 | ||
| 화면 크기 | 14.0" | 별명 | BOE0A46 | |
| 환경: | 저장 온도 | -20 ~ 60 °C | 운영 임시 | 0 ~ 50 °C |
| 픽셀 특징: | 결의 | 2560 (RGB) × 1600 WQXGA | 점 피치 (Dot Pitch) | 00.0393 × 0.1179 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.1179×0.1179 (H×V) [215PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 301.824 ((H) × 188.64 ((V) | 베젤 면적 ((mm) | - |
| 윤곽 Dim. ((mm) | 306.824 ((H) × 205.84 ((V) | 깊이 ((mm) | 2.4 (최다) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | 얇은 (PCBA 평면, T≤3.2mm) |
| 측면 비율 | 16:10 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 아니 | |||
| 다른 스펙: | 무게 | 240g (최다) | 치료 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 300 (형) | 콘트라스트 비율 | 10001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/80/80 (형) (CR≥10) | 표시 모드 | ADS, 보통 검은색, 전파 | |
| 가장 좋은 전망 | 대칭성 | 응답 (ms) | 12 (형) ((Tr+Td) | |
| 색상 성능: | 흰색 좌표 | X:0.306Y:0.318 | 색상 표시 | 16.7M (8비트) |
| 색 온도 | 7002K | 흰색의 균일성 | 1.25/1.54 (형) | |
| 1931년 색상 범위: | NTSC 비율 | 71% | sRGB | 100% 적용 |
| 어도비 RGB | 74%의 적용 | DCI-P3 | 74%의 적용 | |
| 레크2020 | 53%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 242mA (최대) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.8W (최대) | |||||
| 신호 타입: | eDP (2번 노선), eDP14, HBR2 (5.4G/레인) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| I-PEX | 20455-030E-76 | 1개 | 30개의 핀 | 0.5mm | EDP-30P2L-020A | |
| 백라이트 특징: | 형태 | 6개의 문자열 | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 10S6P | 수명 | 15K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 5/12/21V (분/형/최대) | 현재 공급 | 400mA (최다) | ||
| 소비량 | 4.8W (최대) | |||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 301.824 ((W) × 188.64 ((H) mm의 활성 면적, 306.824 ((W) × 205.84 ((H) × 2.4 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순중량 240g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm).NE140QDM-N6A는 300 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 10001:1 송출성 대조 비율, 80/80/80/80 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 12 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시, 또한 색상 스펙트럼의 성능 100% (sRGB).이 제품은 10S6P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NE140QDM-N6A는 eDP (2 Lanes) 를 신호 입력 시스템으로 사용하고, 3.3V (Typ.) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
