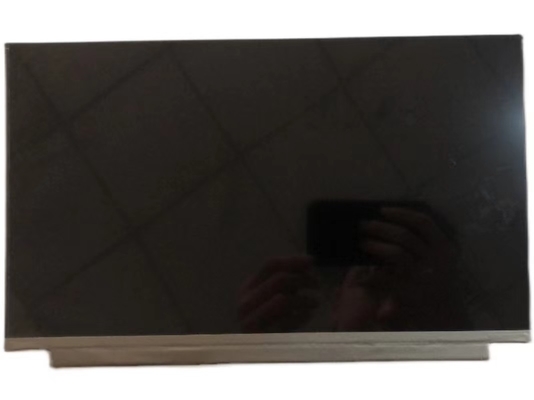

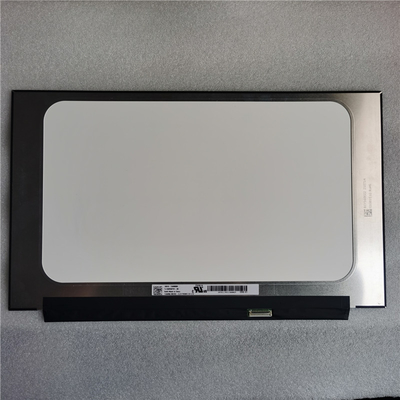

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 15.6" |
|---|---|---|---|
| 결의: | 2560(RGB)×1440, 쿼드 HD 188PPI | 광력: | 300 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 기본 정보: | 브랜드 | 모델 | 종류 | 모델 위명 |
|---|---|---|---|---|
| NE156QHM-NY3 | 산화물 TFT-LCD, LCM | BOE09B8 | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 패널 크기: | 150.6인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 2560 (RGB) × 1440, 쿼드 HD | RGB 수직 스트립 | 00.04482×0.13446mm | 0.13446×0.13446 mm [188PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 344.22×193.62mm | - | 350.66×216.14mm | 2.4/2.6 (형/최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:9 (W: H) | 풍경 유형 | 얇은 (PCBA 평면, T≤3.2mm) | |
| 고정: | 아니 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 300g (최다) | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 300 cd/m2 (일반) | ADS, 보통 검은색, 전파 | 10001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 85/85/85/85 (형) (CR≥10) | 대칭성 | 9 (형) ((Tr+Td), 3 (형) ((G ~ G) ((OD), 6 (형) ((G ~ G) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 16.7M (8비트) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 77% | 100% | 78% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.25/1.67 (최다) | ||
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 636.4mA (최대) | 3.3V (형) | 1.95/2.1W (최대) (OD OFF/OD) | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| 커넥터 | eDP (4차선), HBR2 (5.4G/차선) | |||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| STM | MSAK24025P40 | 1개 | 0.5mm | 40개의 핀 | ||
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 5줄 | 10S5P | 15K (분) | - | |
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 신호 인터페이스에 포함 | LED 드라이버 | ||||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| - | 5.0/12.0/21.0V (분/형/최대) | 3.8W (최대) | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.22 ((W) × 193.62 ((H) mm의 활성 영역, 350.66 ((W) × 216.14 ((H) × 2.6 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순중량 300g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm).NE156QHM-NY3는 300 cd/m2 디스플레이 밝기를 제공합니다 10001 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 시메트리에서 가장 좋은 시야 방향, 응답 시간 9 (형) (Tr+Td), 3 (형) (G to G) (OD), 6 (형) (G to G) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시, 또한 색상 스펙트럼의 성능 100% (sRGB).이 제품은 10S5P WLED를 채택하여 백라이트 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. NE156QHM-NY3는 eDP를 사용 합니다. (4 레인) 그것은 신호 입력 시스템으로, 40 핀에 의해 연결되는 3.3V의 전원 공급 전압 (형)
