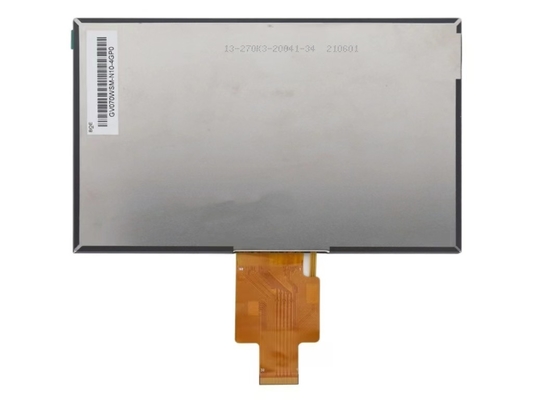

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 7.0" |
|---|---|---|---|
| 결의: | 1024년, WSVGA 170PPI | 밝기: | 350 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| GV070WSM-N10 | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 350 (형) | 85/85/85/85 (형) (CR≥10) | 30 (형) ((Tr+Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 대칭성 | ADS, 보통 검은색, 전파 | 800: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 7351K | 16.7M (8비트) | X:0.300Y:0.320 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 51% | 66% | 53% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.33/1.43 (형/최대) 9점 | ||
| 패널 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB 수직 스트립 | 0.1432×0.1432 [170PPI] | 00.0502×0.1432 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 154.214 ((H) × 85.92 ((V) | - | 164.9 ((H) × 100 ((V) | 30.06±0.15mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:9 (H:V) | ||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| TBD | ||||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 4S6P | 병렬 | - | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 12.8/13.6V (형/최대) | 120mA (형) | 1.632W (형) | ||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 신호 인터페이스에 포함 | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/9.6/18/-6V (형) ((VDD/AVDD/VGH/VGL) | - | - | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 8-bit) | FPC | ||||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| 0.5mm | 32개의 핀 | 1개 | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 154.214 ((W) × 85.92 ((H) mm의 활성 면적, 164.9 ((W) × 100 ((H) × 3.21 ((D) mm의 윤곽 크기, TBD의 순량입니다. ADS로서보통은 검은색, 전송 LCM 제품, GV070WSM-N10는 350 cd/m2 디스플레이 밝기 800: 1 전송 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각,가장 좋은 시야 방향은 대칭입니다., 응답시간은 30 (Typ.) ((Tr+Td) ms. 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정되며 따라서 16.7M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼의 성능 50% (NTSC)이 제품은 4S6P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로, 외부 백라이트 드라이버가 추가로 필요합니다. GV070WSM-N10는 LVDS (1 ch,8-비트) 그것은 신호 입력 시스템이기 때문에, 32 핀 FPC로 연결된 3.3/9.6/18/-6V의 전원 공급 전압 (형) (VDD/AVDD/VGH/VGL).
