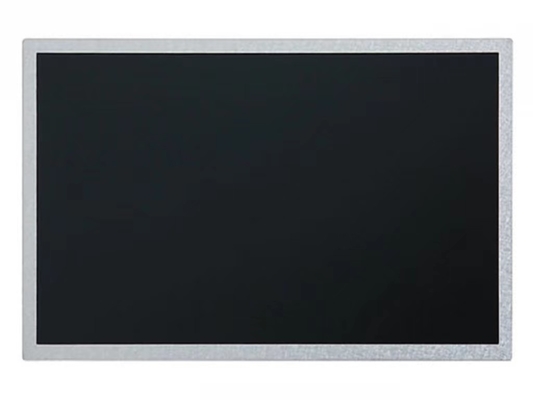

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 10.1" |
|---|---|---|---|
| 결의: | 1280년, WXGA 149PPI | 광력: | 500 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temperature: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temperature: -30 ~ |
| 기본 세부 사항: | 제조업자 | 모델 이름 | EV101WXM-N81 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 100.1인치 | 설계 | ||
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -30 ~ 80 °C |
| 기본 정보: | 광력 | 500 cd/m2 (일반) | 콘트라스트 비율 | 900: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 대칭성 | 반응 속도 | 30 (형) (Tr+Td) (ms) | |
| 관점 | 85/85/85/85 (형) (CR≥10) | 작동 모드 | ADS, 보통 검은색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 16.2M (6비트 + FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.33/1.54 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 52% | sRGB | 73% |
| 어도비 RGB | 55% 가량 | DCI-P3 | 54%의 적용 | |
| 레크2020 | 39% | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 아니 | 전송성 | 50.4% (형) |
| 픽셀 특징: | 픽셀 수 | 1280 ((RGB) × 800 [WXGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.0565×0.1695mm | 픽셀 피치 (Pixel Pitch) | 0.1695×0.1695 mm [149PPI] | |
| 물리적 크기: | 액티브 뷰 | 216.96 ((W) × 135.6 ((H) mm | 전체적으로 Dim. | 233.2 ((W) × 152.9 ((H) mm |
| 베젤 열기 | 219.4 ((W) × 138.0 ((H) mm | 전체 깊이 | 6.7/10.4 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 16:10 | 형태 스타일 | ||
| 고정: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4 pcs) | |||
| 다른 세부 사항: | 매스 | 505g (형) | 표면 | |
| 전기 신호: | 입력 전류 | 250/330mA (형/최대) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.8/1.1W (형/최대) | 신호 인터페이스 | LVDS (1 ch, 8-bit) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| HRS | DF19G-20P-1H ((56) | 1개 | 10.0mm | 20개의 핀 | ||
| 램프 특징: | 램프 모양 | - | 램프 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | - | 생활 | 50K (분) (시간) | |
| 램프 전기: | 입력 전류 | 입력 전압 | 12±0.5V | |||
| 소비량 | 3.3W (형) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 1개 | 6개의 핀 | |||||
| 백라이트 드라이버: | LED 드라이버 | |||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 216.96 ((W) × 135.6 ((H) mm, 윤곽 크기는 233.2 ((W) × 152.9 ((H) × 10.4 ((D) mm, 시청 면적 크기는 219 mm입니다.4 ((W) × 138.0(H) mm, 순중량 505g (형). ADS, 일반적으로 검은색, 전송 LCM 제품으로서, EV101WXM-N81은 500 cd/m2 디스플레이 밝기 900: 1 전송 대비 비율, 85/85/85/85 (형.) (CR≥10) (L/R/U/D) 시야 각, 대칭에 대한 최상의 시야 방향 및 응답 시간은 30 (Typ.) ((Tr+Td) ms. 회색 스칼라 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + FRC 회색 스칼라 신호로 결정됩니다.따라서 16개의 패러다임을 나타냅니다..2M 색상, 또한 색상 범위의 성능 52% (NTSC). 이 제품은 WLED를 채택하여 엣지 라이트 유형으로 배치되었으며 50K 시간의 작동 수명을 가지고 있습니다.LED 드라이버. EV101WXM-N81는 신호 입력 시스템으로 LVDS (1 ch, 8-bit) 를 사용하며, 20 핀 연결 장치로 3.3V의 전원 공급 전압으로 연결됩니다.
