제품 상세 정보:
|
| 브랜드: | 삼성 | 대각선 사이즈: | 22.0" |
|---|---|---|---|
| 결의: | 1680 ((RGB) ×1050, WSXGA+ 90PPI | 광력: | 250 cd/m2 |
| 시야 각도: | 80/80/80/80 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|

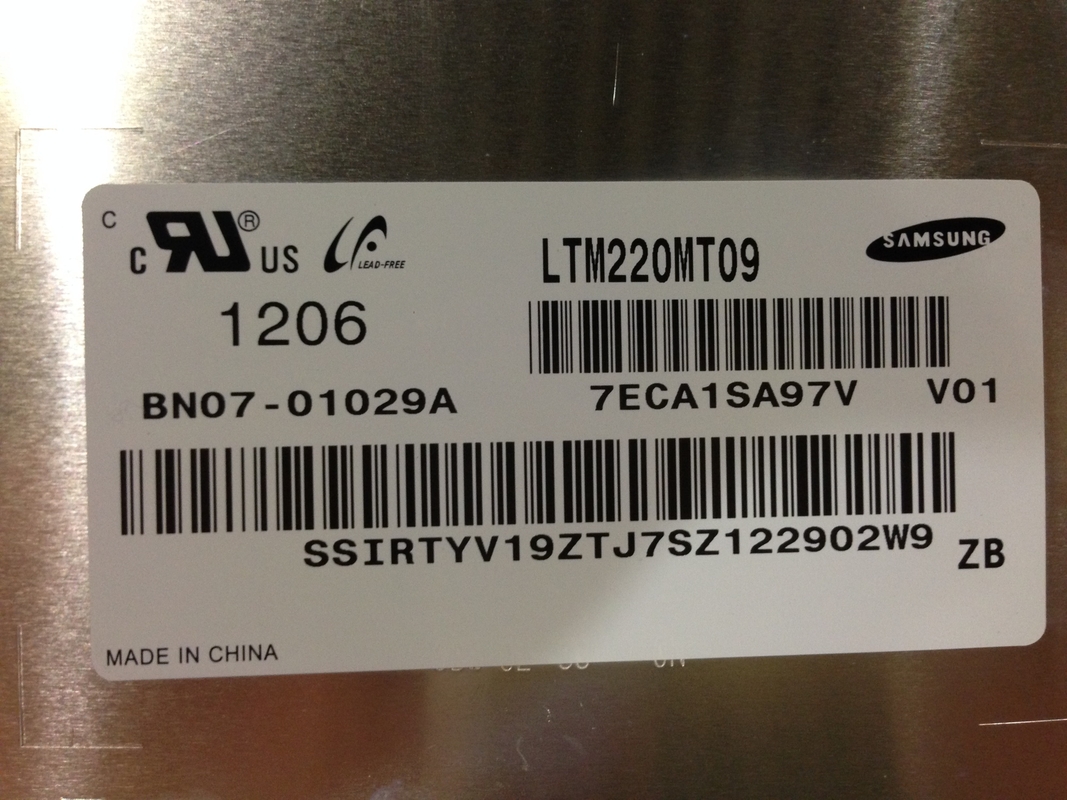

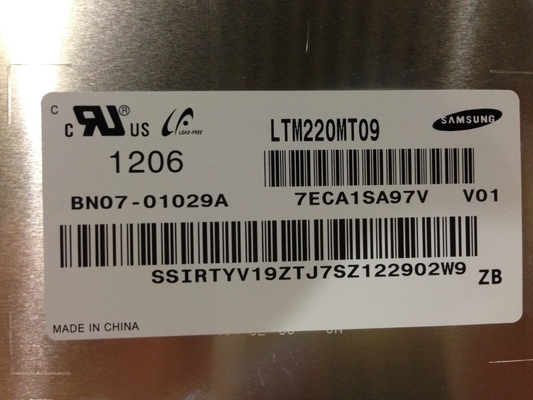

| LTM220MT09 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 화면 크기: | 22.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1680 (RGB) × 1050 WSXGA+ | RGB 수직 스트립 | 00.094×0.282mm | 0.282×0.282mm [90PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 473.76×296.1mm | 477.7×300.1mm | 493.7×320.1mm | 7.7/10.7 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 16:10 | 풍경 유형 | 정상 안경 | |
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 10.90kg (최대) | - | 반등 (Haze 25%), 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 250 cd/m2 (형) | TN, 보통 흰색, 전파 | 10001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| - | 80/80/80/80 (형) (CR≥10) | 5 (형) ((Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.7M (6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 72% | 99% | 75% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.33 (최다 9점) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 (오른쪽) | 30K (분) | 9S3P | 3줄 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 29.7/31.5V (형/최대) | 120mA (형) | 10.69W (형) | ||||

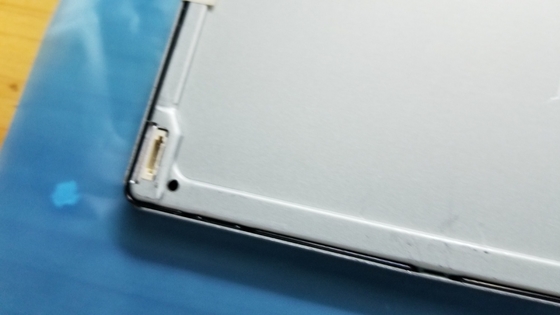

| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | |||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 모렉스 | 104086-0410 | 1개 | 4개의 핀 | 1.25mm | BLE-4PINS-ACCC | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 5.0V (형) | 1.7/2.1A (형/최대) | 8.5W (형) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (2 ch, 8-bit) | 커넥터 | |||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| P-TWO | 196308-30041 | 1개 | 30개의 핀 | 10.0mm | LVDS-30P2C8B-160A | |

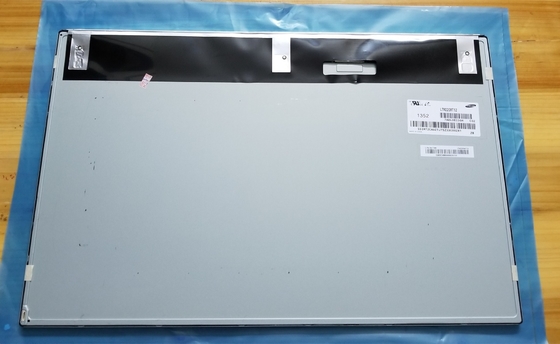

화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 473.76 ((W) × 296.1 ((H) mm의 활성 영역, 493.7 ((W) × 320.1 ((H) × 10.7 ((D) mm의 윤곽 크기, 477의 시청 영역 크기를 갖추고 있습니다.7 ((W) × 300.1 ((H) mm, 반등 (Haze 25%), 하드 코팅 (3H), 순중량 1.90Kgs (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로서,LTM220MT09는 250 cd/m2 디스플레이 밝기를 제공합니다 10001:1 송출 콘트라스트 비율, 80/80/80/80 (형) (CR≥10) (L/R/U/D) 보는 각, 응답시간 5 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼의 성능은 72% (NTSC) 이다.이 제품은 9S3P WLED를 채택했습니다. 그것은 엣지 라이트 타입 (오른쪽) 으로 배치 된 백라이트 시스템으로 30K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. LTM220MT09는 LVDS (2 ch, 8-bit) 를 신호 입력 시스템으로 사용하고, 30 핀 연결 장치로 5의 전원 공급 전압으로 연결됩니다.0V (형.).
