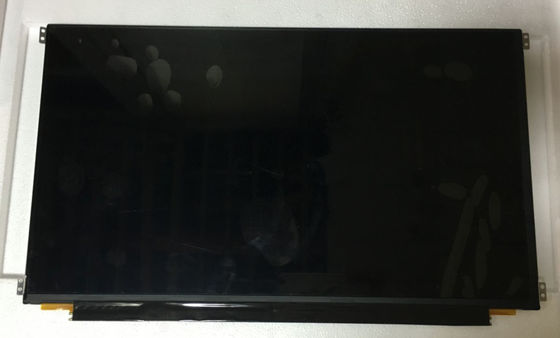

제품 상세 정보:
|
브랜드: | BOE | 대각선 사이즈: | 14.0" |
---|---|---|---|
결의: | 3840(RGB)×2160, UHD 315PPI | 광력: | 500 cd/m2 |
시야 각도: | 89/89/89/89 (Typ.)(CR≥10) | 환경: | Operating Temperature: -20 ~ 60 °C ; 작동 온도: -20 ~ 60 °C; Storage Temperature: -20 ~ |
기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
---|---|---|---|---|
NE140QUM-N61 | 산화물 TFT-LCD, LCM | BOE08CE | ||
환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
-20 ~ 60 °C | -20 ~ 65 °C |
기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
---|---|---|---|
500 (타입), HDR400 | 89/89/89/89 (형) | 25 (형) ((Tr+Td) | |
가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
대칭성 | ADS, 보통 검은색, 전파 | 1500: 1 (형) (전달) | |
화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
6485K | 16.7M (8비트) | X:0.313Y:0.329 | |
1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
97% | 100% | 89% | |
DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
100% | 72% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
흰색 변종: | 1.25/1.67 (최다) |
패널 크기: | 14.0" | |||
---|---|---|---|---|
픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
3840 ((RGB) × 2160 [UHD] | RGB 수직 스트립 | 0.08055×0.08055 [315PPI] | 00.02685 × 0.08055 | |
기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
309.31 ((H) × 173.99 ((V) | - | 315.01 ((H) × 195.67 ((V) | 2.3 (최대) mm | |
윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
평평 직사각형 | 풍경 유형 | 16:9 (H:V) | 얇은 (PCBA 평면, T≤3.2mm) | |
장착: | 아니 | |||
다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
220g (최다) | - | 반등, 단단한 코팅 (3H) |
램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
---|---|---|---|---|---|---|
WLED | 가장자리 빛 타입 | 10S8P | 8줄 | 15K (분) | - | |
인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
- | LED 드라이버 | 신호 인터페이스에 포함 | ||||
운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
5.0/12.0/21.0V (분/형/최대) | 525mA (최대) | 6.3W (최대) |
패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
---|---|---|---|---|---|---|
3.3V (형) | 440/483mA (형/최대) | 1.4/1.45W (형/최대) | ||||
인터페이스 특징: | 위치 | 신호 | 종류 | |||
eDP (4번 도로), eDP13, HBR2 (5.4G/레인) | 커넥터 | |||||
커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
I-PEX | 20525-040E-02 | 0.4mm | 40개의 핀 | 1개 |
픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. Panelook의 계산에 따르면 픽셀 밀도는 315 PPI입니다. 기계적 세부 사항에 관해서는 309.31 ((W) × 173.99 ((H) mm의 활성 영역을 갖추고 있습니다.315의 윤곽 크기.01 ((W) ×195.67 ((H) ×2.3 ((D) mm, 반등 표면 처리, 하드 코팅 (3H), 순량 무게 220g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm). ADS로서, 일반적으로 검은색,송수신형 LCM 제품, NE140QUM-N61는 500 cd/m2 디스플레이 밝기 1500: 1 송출 콘트라스트 비율, 89/89/89/89/89 (형) (CR≥10) (L/R/U/D) 뷰 앵글, 시메트리에서 가장 좋은 시야 방향,반응 시간은 25 (형).) ((Tr+Td) ms 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정되며 따라서 16.7M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼 성능 100% (DCI-P3). 이 제품은 10S8P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 LED 드라이버와 함께 15K 시간의 작업 수명을 가지고 있습니다.NE140QUM-N61는 신호 입력 시스템으로 eDP (4 레인) 를 사용합니다., 40 핀에 의해 연결되는 3.3V의 전원 공급 전압과 연결기 (형)
