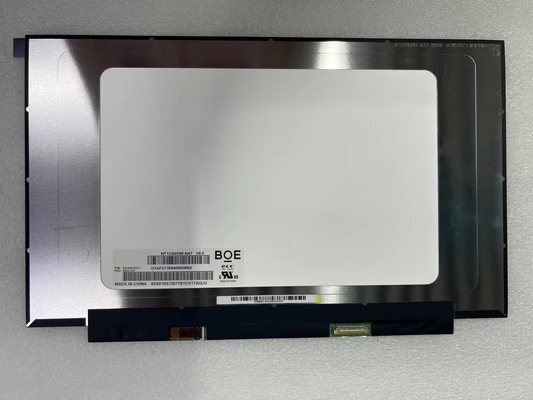

제품 상세 정보:
|
브랜드: | BOE | 대각선 사이즈: | 13.3" |
---|---|---|---|
결의: | 1366 ((RGB) × 768, WXGA 118PPI | 광력: | 250 cd/m2 |
시야 각도: | 45/45/20/40 (Typ.)(CR≥10) | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
기본 정보: | 브랜드 | 모델 6 호환성 | 종류 | 모델 위명 |
---|---|---|---|---|
NT133WHM-N47 | a-Si TFT-LCD, LCM | BOE0800 | ||
신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
0 ~ 50 °C | -20 ~ 60 °C |
패널 크기: | 130.3인치 | |||
---|---|---|---|---|
픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
1366 ((RGB) × 768, WXGA | RGB 수직 스트립 | 00.0717×0.2151mm | 0.2151×0.2151 mm [118PPI] | |
기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
293.83×165.2mm | - | 300.26×187.95mm | 3.0 (최대) mm | |
윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
평평 직사각형 | 16:9 (W: H) | 풍경 유형 | 얇은 (PCBA 평면, T≤3.2mm) | |
고정: | 아니 | |||
다른 특징: | 패널 커버 | 무게 | 표면 | |
- | 255g (최다) | 반등, 단단한 코팅 (3H) |
기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
---|---|---|---|
250 cd/m2 (형) | TN, 보통 흰색, 전파 | 5001 (형) (전달) | |
시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
45/45/20/40 (형) ((CR≥10) | 6시 | 12 (형) (Tr+Td) (ms) | |
화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
7079K | 262K (6비트) | X:0.303Y:0.326 | |
1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
43% | 60% | 45% | |
DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
44% | 32% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
밝기 변동: | 1.25/1.60 (최다) |
전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
---|---|---|---|---|---|---|
182/300mA (형/최대) | 3.3V (형) | 0.6/0.9W (형/최대) | ||||
인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
커넥터 | eDP (1 차선), eDP12, HBR1 (2.7G/레인) | |||||
신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
I-PEX | 20455-030E-66 | 1개 | 0.5mm | 30개의 핀 | EDP-30P1L-030A |
백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
---|---|---|---|---|---|---|
WLED | 가장자리 빛 타입 | 4줄 | 8S4P | 15K (분) | - | |
인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
- | 신호 인터페이스에 포함 | LED 드라이버 | ||||
운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
- | 5.0/12.0/21.0V (분/형/최대) | 2.6W (최대) |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 293.83 ((W) × 165.2 ((H) mm의 활성 영역, 300.26 ((W) × 187.95 ((H) × 3 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 단단한 코팅 (3H), 순중량 255g (최대), 모양 스타일의 슬림 (PCBA 평면, T≤3.2mm). TN, 일반적으로 흰색, 전송 LCM 제품으로, NT133WHM-N47 250 cd/m2 디스플레이 밝기 500:1 송출 콘트라스트 비율, 45/45/20/40 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답시간 12 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 8S4P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되어 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NT133WHM-N47는 eDP (1 Lane) 를 신호 입력 시스템으로 사용하며, 3.3V (Type.) 의 전원 공급 전압과 30 핀 커넥터로 연결됩니다.
