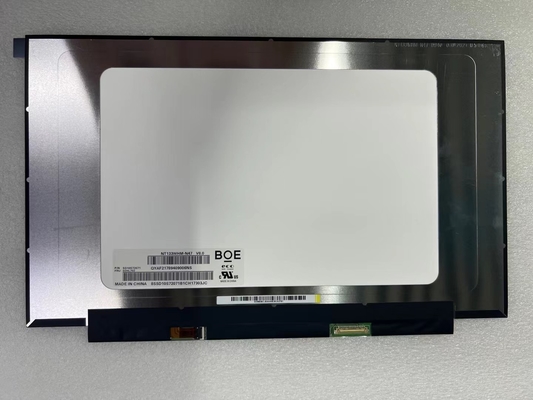

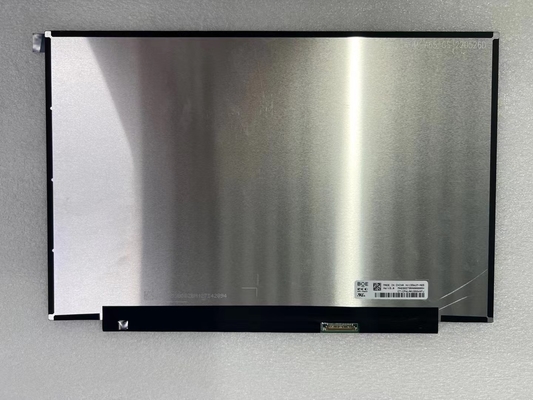

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 13.3" |
|---|---|---|---|
| 결의: | 1920 ((RGB) × 1200, WUXGA 170PPI | 밝기: | 250 cd/m2 |
| 시야 각도: | 89/89/89/89 (Typ.)(CR≥10) | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| NV133WUM-T02 | a-Si TFT-LCD, LCM | BOE0A0E | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| 0 ~ 50 °C | -20 ~ 60 °C |
| 패널 크기: | 13.3 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1920 ((RGB) × 1200 [WUXGA] | RGB 수직 스트립 | 0.14898×0.14898 [170PPI] | 00.04966 × 0.14898 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 286.042 ((H) × 178.776 ((V) | - | 291.74 ((H) × 189.53 ((V) | 3.0/5.0 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 16:10 (H:V) | 얇은 (PCBA 굽은, T≤3.0mm) | |
| 터치 화면: | 컨트롤러와 신호 타입 | 터치 포인트 | 지원되는 OS 시스템 | TP 기술 |
| 컨트롤러, I2C/USB | 10점 | Win8, Win10 | 휴대용 터치 | |
| 장착: | 아니 | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 280g (최다) | - | 반등 (Haze 25%), 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 250 (형) | 89/89/89/89 (형) | 30 (형) ((Tr+Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 대칭성 | ADS, 보통 검은색, 전파 | 800: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 16.7M (6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 46% | 64% | 48% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.60 (최다 13점) | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 10S4P | 4줄 | 15K (분) | - | |
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | LED 드라이버 | 신호 인터페이스에 포함 | ||||
| 운전자 전기: | 전압 공급 | 현재 공급 | 전력 소비 | |||
| 5.0/12.0/21.0V (분/형/최대) | - | 2.97W (최대) | ||||
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | - | 0.75W (최대) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | 커넥터 | |||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| STM | MSAK24025P40G | 0.5mm | 40개의 핀 | 1개 | ||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 286.042 ((W) × 178.776 ((H) mm의 활성 영역, 291.74 ((W) × 189.53 ((H) × 5 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티 글래스 (Haze 25%) 로 표면 처리, 하드 코팅 (3H), 순중량 280g (최대), 모양 스타일 슬림 (PCBA Bent, T≤3.0mm). ADS, 일반적으로 검은색, 전송 LCM 제품으로,NV133WUM-T02는 250 cd/m2 디스플레이 밝기 8001 송출성 대조 비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 30 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 10S4P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 15K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. NV133WUM-T02는 eDP를 사용 합니다. (2 레인) 그것은 신호 입력 시스템으로, 40 핀 커넥터와 3.3V의 전원 공급 전압으로 연결되어 있습니다.
