제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 15.0" |
|---|---|---|---|
| 결의: | 1024년, XGA 85PPI | 광력: | 350 cd/m2 |
| 시야 각도: | 89/89/89/89 (Typ.)(CR≥10) | Max. 최대. Ratings 평가: | 저장 온도: -20 ~ 70 °C 작동 온도: -20 ~ 70 °C |
| 전압 공급: | 3.3V (Typ.) |
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|

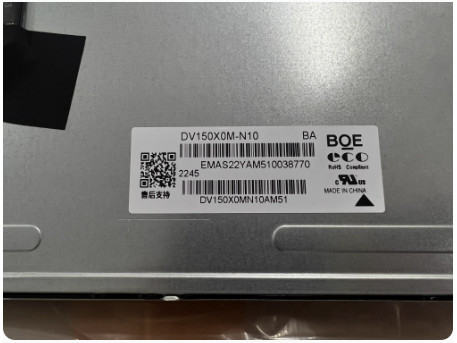

| DV150X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -20 ~ 70 °C |
| 화면 크기: | 15.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 1024 (RGB) × 768, XGA | RGB 수직 스트립 | 00.099×0.297mm | 0.297×0.297mm [85PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 304.128×228.096mm | 306.5×230.1mm | 326.5×253.5mm | 9.7/10.0 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 / 초상화 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 930g | - | 반등 (Haze 25%), 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 350 cd/m2 (형식) | ADS, 보통 검은색, 전파 | 10001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 대칭성 | 89/89/89/89 (형) | 30 (형) (Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6485K | 16.7M (6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 74% | 95% | 73% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.33 (최다 9점) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (아래쪽) | 50K (분) | 12S4P | 4줄 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 36±3.6V | 55mA (형) | 7.92/8.71W (형/최대) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| CviLux | CI4205M2HRP-NH | 1개 | 5개의 핀 | 1.25mm | ||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 10.8/12.0/12.6V (분/형/최대) | 600/775/850mA (분/형/최대) | 9.3/10.2W (형/최대) | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 455/900mA (형/최대) | 1.5/3.0W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 8-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| STM | MSB240420HE | 1개 | 20개의 핀 | 1.25mm | ||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 304.128 ((W) × 228.096 ((H) mm의 활성 영역, 326.5 ((W) × 253.5 ((H) × 10 ((D) mm의 윤곽 크기, 306의 시청 영역 크기를 갖추고 있습니다.5 ((W) × 230.1 ((H) mm, 안티글러 (Haze) 25%), 하드 코팅 (3H) 의 표면 처리, 순량 무게 930g. ADS, 일반적으로 검은색, 전송 LCM 제품으로,DV150X0M-N10 캔 350 cd/m2 디스플레이 밝기 10001 송출성 대조비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답시간 30 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼의 성능은 72% (NTSC) 이다.이 제품은 12S4P WLED를 채택하여 백라이트 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 50K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. DV150X0M-N10는 LVDS (1 ch, 8-bit) 를 신호 입력 시스템으로 사용하며, 20 핀 연결 장치로 3.3V의 전원 공급 전압으로 연결됩니다.
