제품 상세 정보:
|
| 브랜드: | LG 디스플레이 | 대각선 크기: | 15" |
|---|---|---|---|
| 결의: | 1024년, XGA 85PPI | 광력: | 600 cd/m2 (Typ.) |
| 개요: | 326.5(높이)×253.5(세로)×11.7(깊이)mm | 관점: | 75/75/70/75 (형) ((CR≥10) |
| 인터페이스 타입: | LVDS (1 ch, 8-bit), 20 핀 커넥터 | 환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
| 픽셀 특징: | 픽셀 형식 | 1024 ((RGB) × 768 [XGA] | 도트 피치 | 00.099×0.297mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.297×0.297 mm (H×V) [85PPI] | |
| 기계적 크기: | 표시 영역 | 304.128×228.096mm (H×V) | 베젤 지역 | 307.4×231.3mm (H×V) |
| 윤곽 Dim. | 326.5×253.5mm (H×V) | 윤곽 깊이 | 11.2 (형) mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 43 (H:V) | 형태 스타일 | ||
| 구멍과 브래킷: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M3) | |||
| 다른 특징: | 무게 | 1.00kg (형) | 표면 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 | 300 cd/m2 (일반) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 75/75/70/75 (형) (CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
| 관측 방향 | 6시 | 반응 시간 | 2/6 (형) (Tr/Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 색상 번호 | 16.7M (6비트 + Hi-FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | - | |
| 1931년 색상 범위: | NTSC 비율 | 62% | sRGB | 86%의 적용 |
| 어도비 RGB | 64%의 적용 | DCI-P3 | 64%의 적용 | |
| 레크2020 | 46%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 백라이트 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 수명 | 50K (분) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 2개 | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 580V (형) | 현재 입력 | 7.0mA (형) | ||
| 소비량 | 8.12W (형) | |||||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | 램프 드라이버 | 아니 |
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| JST | BHR-03VS-1 | 40.0mm | 3개의 핀 | 2개 | BLL-3PINS-HNL | |
| 신호 시스템: | LVDS (1 ch, 8-bit) | 논리 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | 548mA (형) | ||
| 소비량 | 1.81W (형) | |||||
| 인터페이스 특징: | 종류 | 커넥터 | 위치 | - | ||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| LS Mtron | GT123-20P-H16-LSS | 1.25mm | 20개의 핀 | 1개 | LVDS-20P1C8B-040A | |

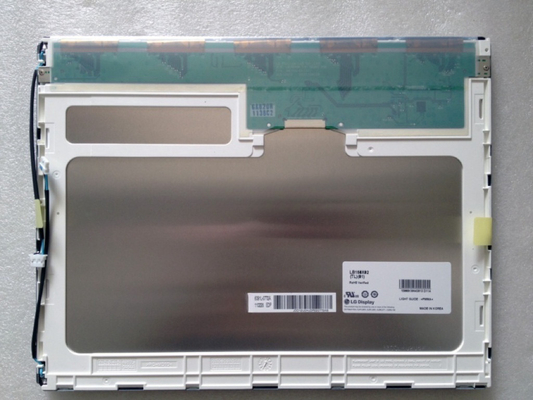

그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 304.128 ((W) × 228.096 ((H) mm의 활성 영역, 326.5 ((W) × 253.5 ((H) × 11.7 ((D) mm의 윤곽 크기, 307의 시청 영역 크기를 갖추고 있습니다..4 ((W) × 231.3 ((H) mm, 안티글러, 하드 코팅 (3H) 의 표면 처리, 순량 무게 1.00Kgs (형). TN, 일반적으로 흰색, 전송 LCM 제품으로,LB150X02-TL01 300 cd/m2 디스플레이 밝기 8001:1 송출 콘트라스트 비율, 75/75/70/75 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간은 2/6 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 60% (NTSC) 의 성능을 제공합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 50K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다. LB150X02-TL01는 LVDS (1 ch, 8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 연결되어 전원 공급 전압이 3입니다.3V (형).). 그것의 전형적인 수직 프레임 속도 (Fv) 는 60Hz입니다. LB150X02-TL01의 최신 제품 자세한 내용은 Panelook에 나열된 데이터 시트를 참조하는 것이 좋습니다.com 또는 LG LCD 또는 유통업체에 연락.
