제품 상세 정보:
|
| 브랜드: | LG 디스플레이 | 대각선 크기: | 10.4 |
|---|---|---|---|
| 결의: | 640 (RGB) × 480, VGA 76PPI | 밝기: | 400 cd/m2 |
| 관점: | 60/60/40/50(일반)(CR≥10) | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 화면 크기: | 10.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 640 (RGB) × 480, VGA | RGB 수직 스트립 | 0.110×0.330mm | 0.330×0.330mm [76PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 211.2×158.4mm | 215.6×163.0mm | 236×180mm | 8.0/10.5 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 490g (최다) | - | 반등, 단단한 코팅 (3H) | ||
| 구멍과 브래킷: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M2) | |||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 400 cd/m2 (형식) | TN, 보통 흰색, 전파 | 3001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 60/60/40/50 (형) (CR≥10) | 5/25 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 7588K | 262K (6비트) | X:0.295Y:0.325 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 60% | 81% | 62% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 62% | 44% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25/1.45 (형/최대) | ||
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (위와 아래) | 40K (분) | 2개 | 직선 | 대체 가능 | |
| CCFL 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 455/485/625V (분/형/최대) | 2.0/6.0/7.0mA (분/형/최대) | 5.8/6.4W (형/최대) | ||||
| 작동 주파수 | 시작 전압 | |||||
| 40/55/80KHz (분/형/최대) | 750/940V (최대) (Ta=+25/0°C) | |||||
| 인터페이스 특징: | CCFL 운전자 국가 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 커넥터 | |||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| JST | BHSR-02VS-1 | 2개 | 2개의 핀 | 3.5mm | BLL-2PINS-HL | |
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 175/200mA (형/최대) | 0.58/0.66W (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 평행 RGB (1 ch, 6-bit) | 커넥터 | |||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| HRS | KN10G-30S-1H | 1개 | 30개의 핀 | 10.0mm | DRGB-30P1C6B-110A | |

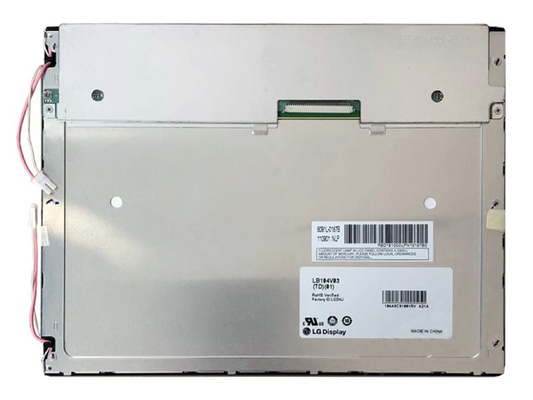

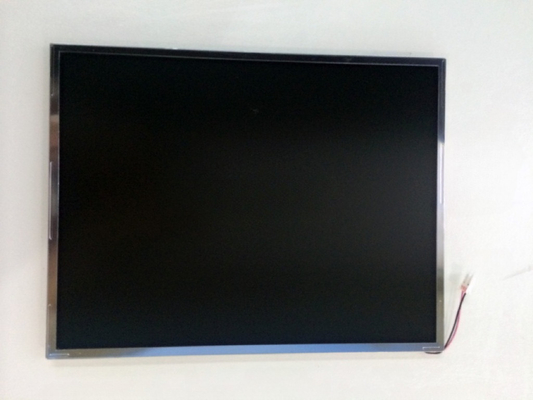

화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 211.2 ((W) × 158.4 ((H) mm, 윤곽 크기는 236 ((W) × 180 ((H) × 10.5 ((D) mm, 시청 면적 크기는 215 mm입니다.6 ((W) × 163.0 (H) mm, 반등, 단단한 코팅 (3H) 의 표면 처리, 순중량 490g (최대). TN, 일반적으로 흰색, 전송 LCM 제품으로,LB104V03-TD01 캔 400 cd/m2 표시 밝기 3001:1 송출 콘트라스트 비율, 60/60/40/50 (형) (CR≥10) (L/R/U/D) 보는 각, 6 시에서 가장 좋은 시야 방향, 5/25 (형) (Tr/Td) ms의 응답 시간.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다., 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 60% (NTSC) 의 성능을 제공합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형 (위와 하위) 로 배치 된 백라이트 시스템으로 40K 시간의 작업 수명을 가지고 있습니다.LB104V03-TD01는 신호 입력 시스템으로 병렬 RGB (1 ch, 6-bit) 를 사용합니다.전원 공급 전압 3의 30 핀에 의해 연결 연결.3V (형). 일반적인 수직 프레임 속도 (Fv) 는 60Hz입니다. LB104V03-TD01의 최신 제품 세부 사항에 대해서는 Panelook에 나열된 데이터 시트를 참조하는 것이 좋습니다.com 또는 LG 디스플레이에 연락.
