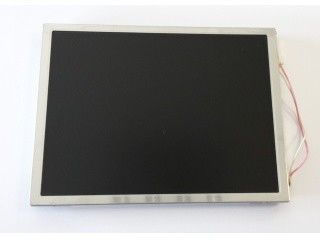

제품 상세 정보:
|
| 브랜드: | LG 디스플레이 | 대각선 크기: | 8.4 |
|---|---|---|---|
| 결의: | 800(RGB)×600, ＳＶＧＡ 119PPI | 밝기: | 600cd/m² |
| 관점: | 75/75/70/50 (형) (CR≥10) | 환경: | 저장 온도: -20 ~ 80 °C 작동 온도: -10 ~ 70 °C |
| 패널 크기: | 8.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB 수직 스트립 | 0.213×0.213 [119PPI] | 00.071×0.213 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.0(H) × 130.6 ((V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (형/최대) mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 43 (H:V) | ||
| 장착: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M2) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 320/330g (형/최대) | - | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 600 (형) | 75/75/70/50 (형) ((CR≥10) | 7/18 (형) (Tr/Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 12시 | TN, 보통 흰색, 전파 | 600: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 44% | 61% | 46% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.25/1.40 (형/최대) ((5점) | ||
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (위와 아래) | 2개 | 직선 | 30K (형) | - | |
| CCFL 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 380/390/480V (분/형/최대) | 3.0/7.0/8.0mA (분/형/최대) | 5.46/6.01W (형/최대) | ||||
| 작동 주파수 | 발사 전압 | |||||
| 30/60/80KHz (분/형/최대) | 800/1050V (최대) (Ta=+25/0°C) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JST | BHSR-02VS-2 | 3.5mm | 2개의 핀 | 2개 | BLL-2PINS-HL | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 184/212mA (형/최대) | 0.61/0.70W (형/최대) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 6/8-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| LS Mtron | GT100-20P-LS-SMT | 10.0mm | 20개의 핀 | 1개 | LVDS-20P1C8B-180A | |
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 170.4 ((W) × 127.8 ((H) mm의 활성 영역, 189.5 ((W) × 148.6 ((H) × 9.4 ((D) mm의 윤곽 크기, 173의 시청 영역 크기를 갖추고 있습니다.0 ((W) × 130.6 ((H) mm, 반등, 단단한 코팅 (3H) 의 표면 처리, 순량 무게 320/330g (형./최대). TN, 일반적으로 흰색, 전송 LCM 제품으로,LB084S01-TL01는 600 cd/m2 표시 밝기 6001:1 송출성 대조비율, 75/75/70/50 (형) (CR≥10) (L/R/U/D) 보는 각, 12시 최고의 시야 방향, 응답시간 7/18 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형 (위와 하위) 로 배치 된 백라이트 시스템으로 30K 시간의 작동 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다. LB084S01-TL01는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 연결되어 전원 공급 전압이 3입니다.3V (형).). 그것의 전형적인 수직 프레임 속도 (Fv) 는 60Hz입니다. LB084S01-TL01의 최신 제품 자세한 내용은 Panelook에 나열된 데이터 시트를 참조하는 것이 좋습니다.com 또는 LG LCD와 연결.
